46 errenkadako tresna CNC makina-erreminta

Shadick 46 errenkadako tresna CNC makina-erreminta fabrikatzailea da Txinan, urte askotan zehar CNC makina-erremintaren I + G eta fabrikazioan espezializatua. Gure produktuek abantaila desberdinak eskaintzen dituzte bai prezioan bai kalitatean, eta espero dugu zure epe luzerako bikotea Txinan bihurtzea.

Bidali kontsulta

Produktuaren Deskribapena

45 graduko ohe-diseinu inklinatua, komenigintzarako komeni da, eta txipa leuna kentzeko. X ardatze leunek 900 kolpea ditu eta Z-ardatzak 350 trazatu ditu, 46 errenkadako tresna CNC makina erreminta labanak antolatzeko erraza da. Torreta eta botere buruarekin ere hornituta egon daiteke. Aukera anitzekin fresatzeko konposatu sinplea berritua, hegan ebakitzaile burua hornituta egon daiteke 4 ardatzetako lotura funtzioa lortzeko. Ohe bakarreko ohe-gorputzak muntatutako makinaren egonkortasuna eta zehaztasuna bermatzen du, ardatz unitaritario independentearekin.

Produktuen parametroa (zehaztapena)

Prozesatzeko ahalmena	46a
Biratu ohearen gorputza	Φ500
Diametroa prozesatzeko handiena	Φ350
Bizkazlatu
Sudurra ardatza	A2-5
Barra irekiera	Φ46
Makila abiadura	0-6000
Zehaztasun mekanikoa
Errepikatu kokapen zehaztasuna	± 0,005
Makina tiro	≤0.005 / 100mm
Spindle taper	≤0.005 / 100mm
X, z Crosshair	≤0.005 / 100mm
X / Z ardatz bizkorreko abiadura bizkorra	24m / min
Trazu axiala
X ardatz kolpea	900mm
Z ardatz kolpea	350mm
Motor potentzia
Ardatza (servo) eta motorra	7,5kw
X ardatza (servo) eta motorra	1,3kw / 1,7kw
Z ardatza (servo) eta motorra	1,3kw / 1,7kw
Beste
Pisu	3200kg
Neurri mekanikoak	2230 * 1600 * 1900

Produktuen Festura eta Aplikazioa

Shadick 46 errenkadako tresna CNC makina-erreminta erreferentziako ekipamendu bihurtu dira zehaztasun txikiko eta ertaineko zehaztasunen mekanizazio sektorean, eskerrik asko beren ziklo luzeko estresa arintzeko prozesua, nazioarteko marka garrantzitsuenetako osagaiak eta mekanizazio adimendunen gaitasunak. Ekoizpen malguetarako oso egokia da, askotariko askotariko, sorta txikiak eta zehaztasun handiko baldintzak eskatzen dituzten ekoizpen eszenatoki malguetarako, automobilgintzako piezak, medikuak eta 3C industrietako 2. hornitzaileentzako aukera ezin hobea izan dadin.

Ekoizpenaren xehetasunak

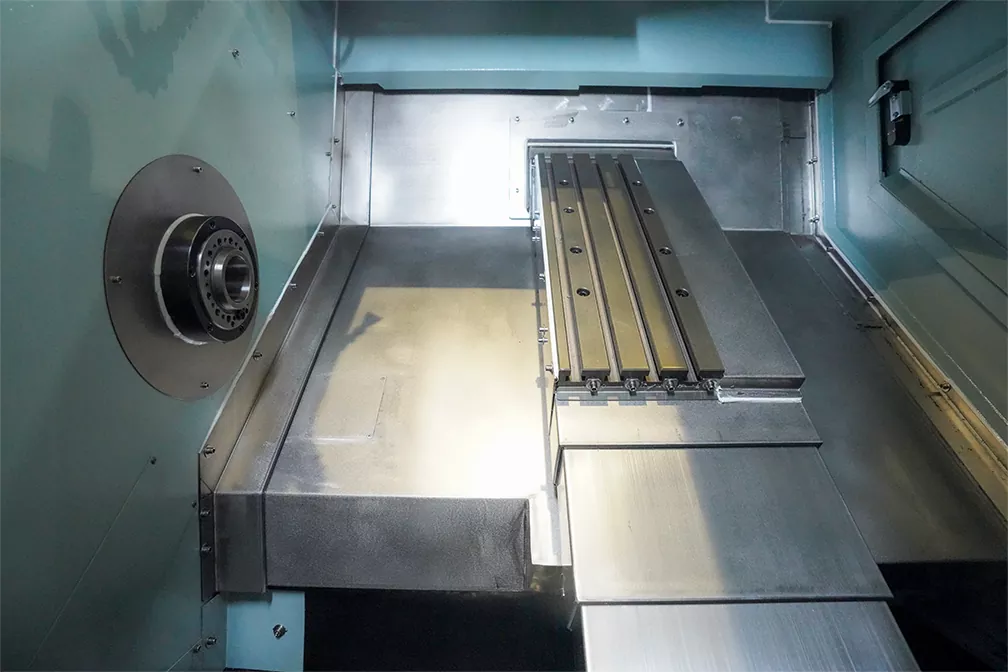

46 errenkadako tresna CNC Makina Erremintak Barne Egitura Pantaila, X ardatzearen 900, Z-Axis Trazua 350

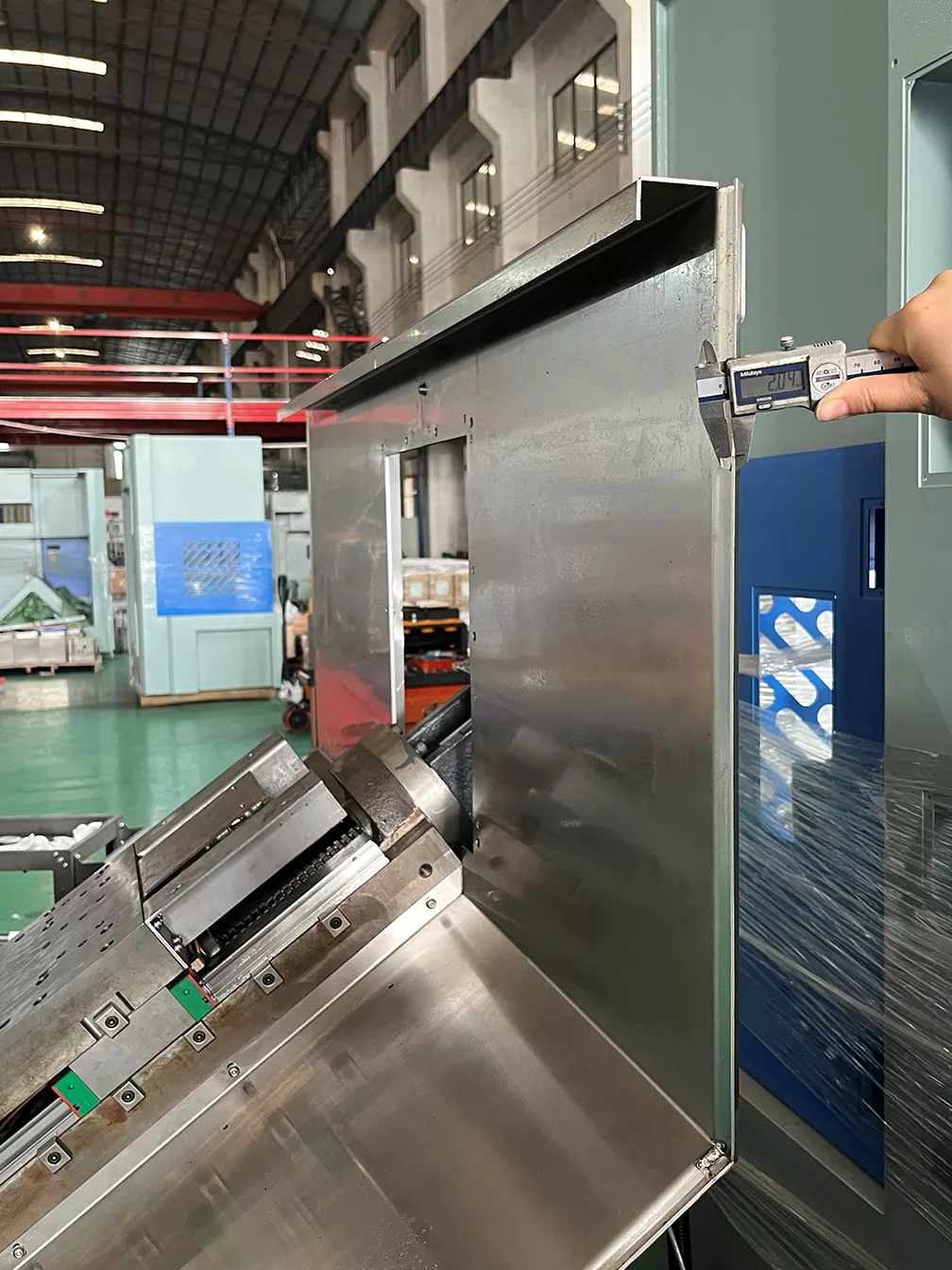

2mm altzairu herdoilgaitza guztiz itxitako babes-diseinua.

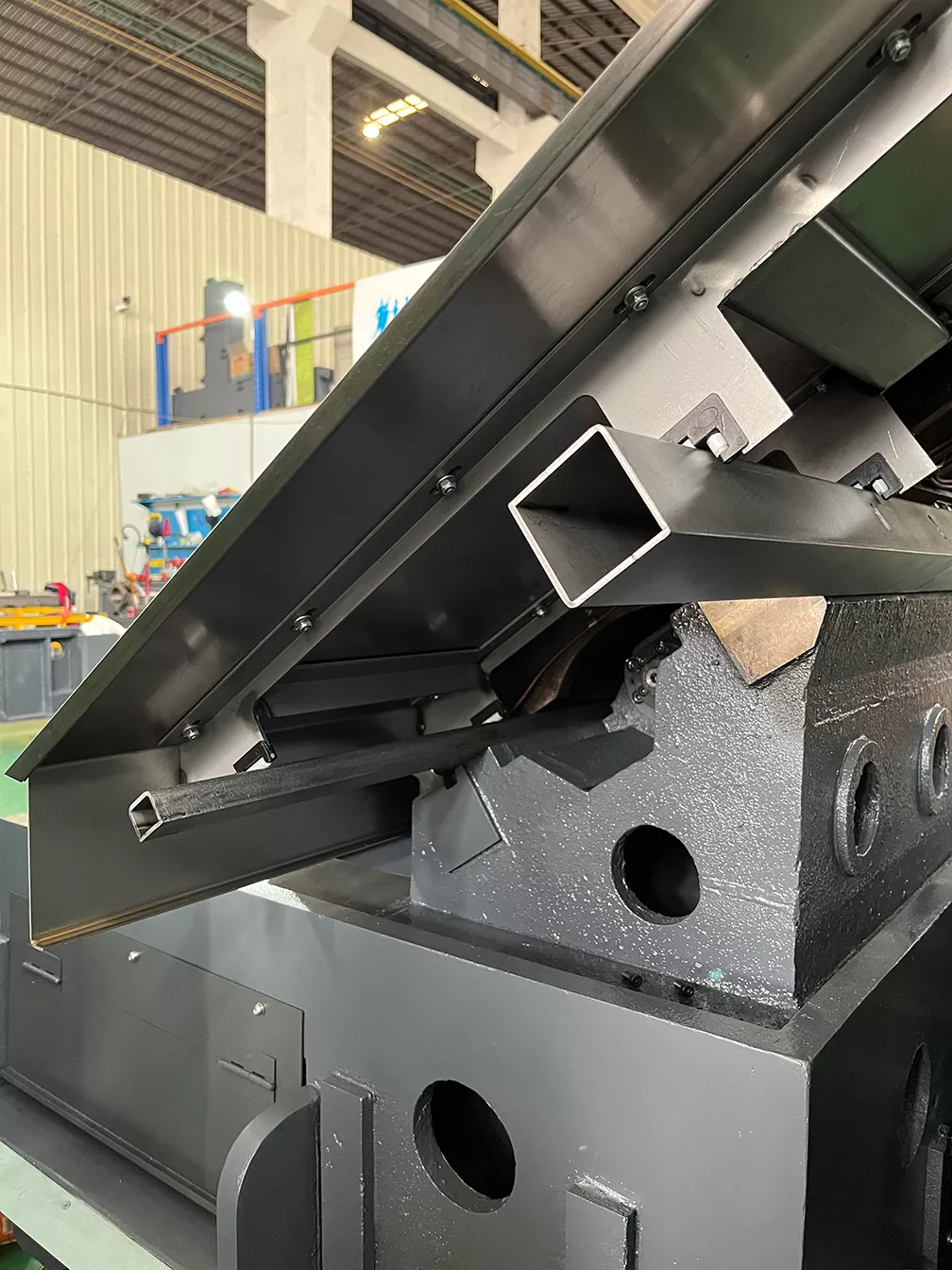

Erabili 3mm indartzeko barra sendotzeak, geruza bakarreko barne defentsa

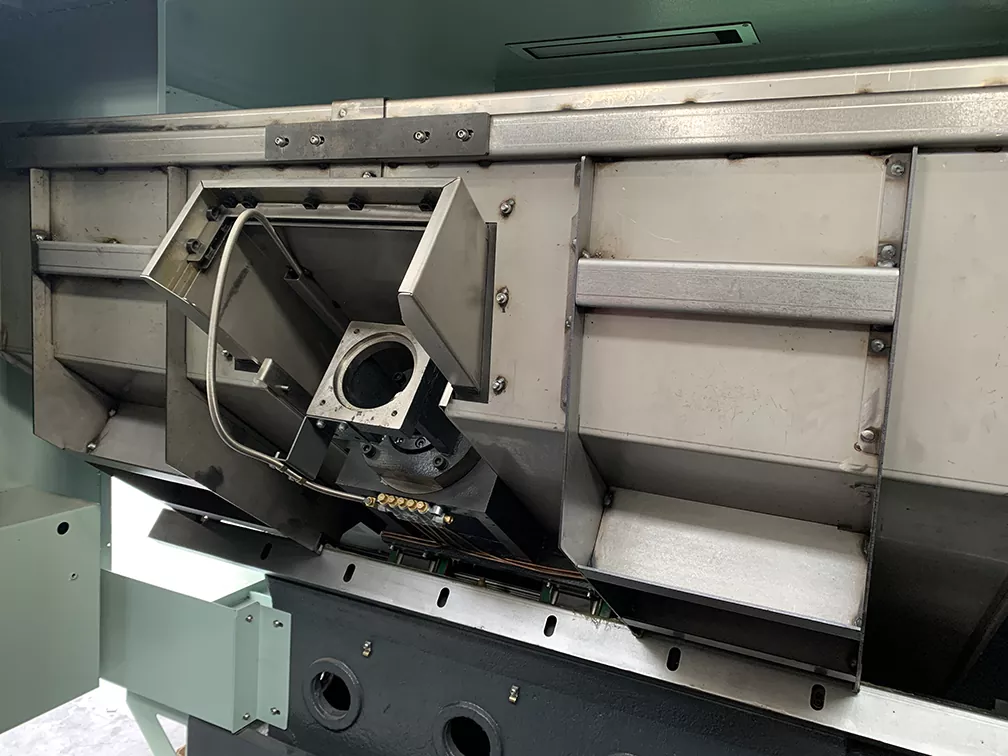

Bi gida laguntzaile errailak erabiltzen ditugu, altzairu herdoilgaitzez egina, 1,5 milioi eta 3mm lodiera dituena. Murriztu tresna-lerroak eta hobetu makina egonkortasuna
