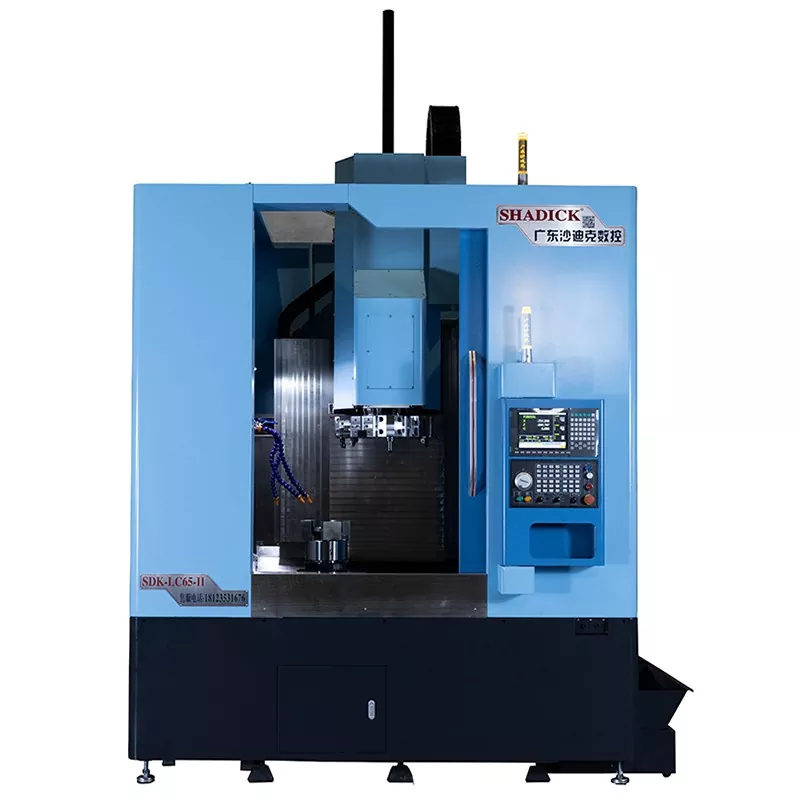

60 CNC makina bertikaleko erreminta

60 CNC makina bertikalen diseinu bertikalak abantaila ugari dakartza: egitura trinkoa, aztarna txikia eta espazio mugatua duten lan-inguruneetarako egokitasuna. Pieza grabitatearen arabera kokatzen da modu naturalean mekanizazio prozesuan zehar, eta horrek mekanizazio-ingurune oso egonkorra eskaintzen du ebakuntza egiteko eta zehaztasun handiko mekanizazioaren lorpena bermatzeko.

Bidali kontsulta

Produktuaren Deskribapena

60 CNC Makina bertikaleko erreminta normalean hainbat osagarri eta tresnekin hornituta daude, hala nola, mekanizazio zereginak bete ditzakete, hala nola, bihurketa, fresaketa, zulaketa, kolpatzea eta abar. Makina-erreminta bertikalen egiturazko diseinuak ekipamendu automatizatuekin integratzea errazten du, hala nola, gailuak kargatzea eta deskargatzeko gailuak eta robotak deskargatzea, prozesatzeko eragiketa eraginkorrak eta etengabeak lortzen dituzten ekoizpen lerro automatizatuak osatzea, lan kostuak murrizteko eta ekoizpen-eraginkortasuna hobetzeko.

Produktuen parametroa (zehaztapena)

Prozesatzeko ahalmena	Lc60	Lc80
Biratu ohearen gorputza	Φ700	Φ850
Diametroa prozesatzeko handiena	Φ600	Φ800
Bizkazlatu
Sudurra ardatza	A2-8	A2-11
Barra irekiera	Φ86	Φ60
Makila abiadura	0-2000
Zehaztasun mekanikoa
Errepikatu kokapen zehaztasuna	± 0,008
Makina tiro	≤0.008 / 100mm
Spindle taper	≤0.008 / 100mm
X, z Crosshair	≤0.008 / 100mm
X / Z ardatz bizkorreko abiadura bizkorra	24m / min
Trazu axiala
X ardatz kolpea	500mm
Z ardatz kolpea	750mm
Motor potentzia
Ardatza (servo) eta motorra	15KW
X ardatza (servo) eta motorra	2,9kw
Z ardatza (servo) eta motorra	2,9kw
harrundu
harrundu	8 lantokiak 380 erreminta erretiluak ditu
Beste
Pisu	9000 t	11000 t
Neurri mekanikoak	2450 * 2330 * 2650

Produktuen Festura eta Aplikazioa

60 CNC Makina Bertikaleko erreminta automobilgintzan erabiltzen dira motorren osagaiak, transmisio-etxebizitzak eta beste gorputz konplexuak prozesatzeko. Zati hauek normalean zehaztasun handia eta gainazal kalitate ona behar dute, eta makina-erreminta bertikalak ekoizpen eskakizun zorrotzak bete ditzakete. Makina-tresna bertikalak, batez ere, disko bertikalak, esaterako, hegaztiak, bridak, balazta bateria eta abar prozesatzeko erabiltzen dira. Zati horiek dimentsio erradial handiagoak dituzte, eta makina bertikalaren diseinuak horrelako piezak egiteko mekanizazio beharrak asetzeko aukera ematen du.
