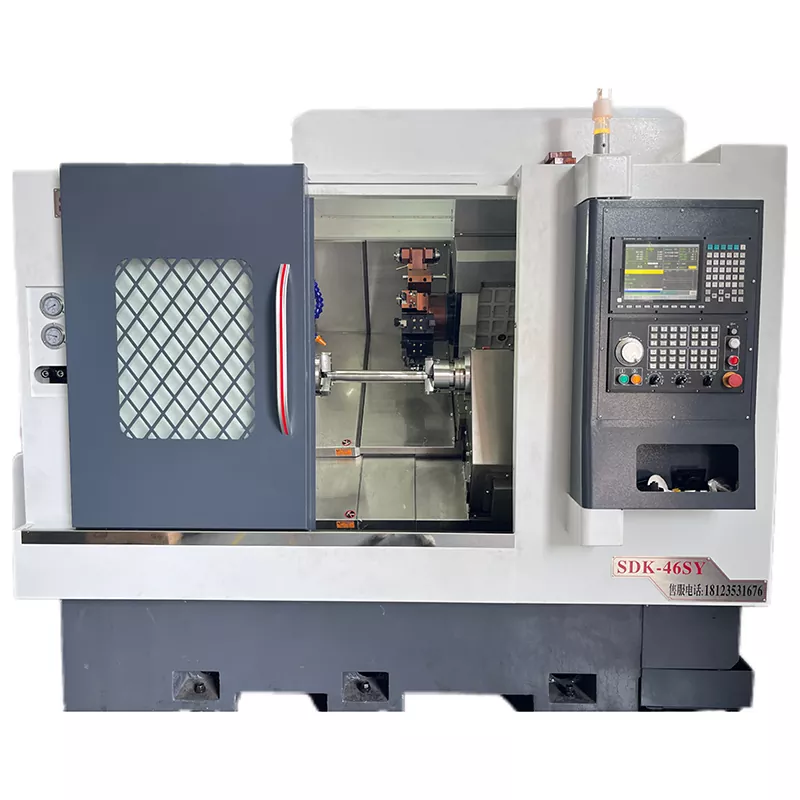

Bizkarreko bikoitza Torreta bakarreko CNC makina-erreminta

Makina bikoitzeko turret bakarreko CNC makina-erreminta, izenak dioen moduan, makina-erreminta bi ardatz eta dorre batekin hornituta dago. Makina-tresna mota honen ohea normalean pieza-ardatz markoa eta pieza-ardatza markoa ditu, baita dorre mugikorra ere. Piezaren ardatzaren markoa eta pieza azpimindularen markoa hurrenez hurren, estutze eta mekanizazioko piezak egiteko erabiltzen dira, eta tresnaren titularra ebaketa-eragiketen erantzule da.

Bidali kontsulta

Produktuaren Deskribapena

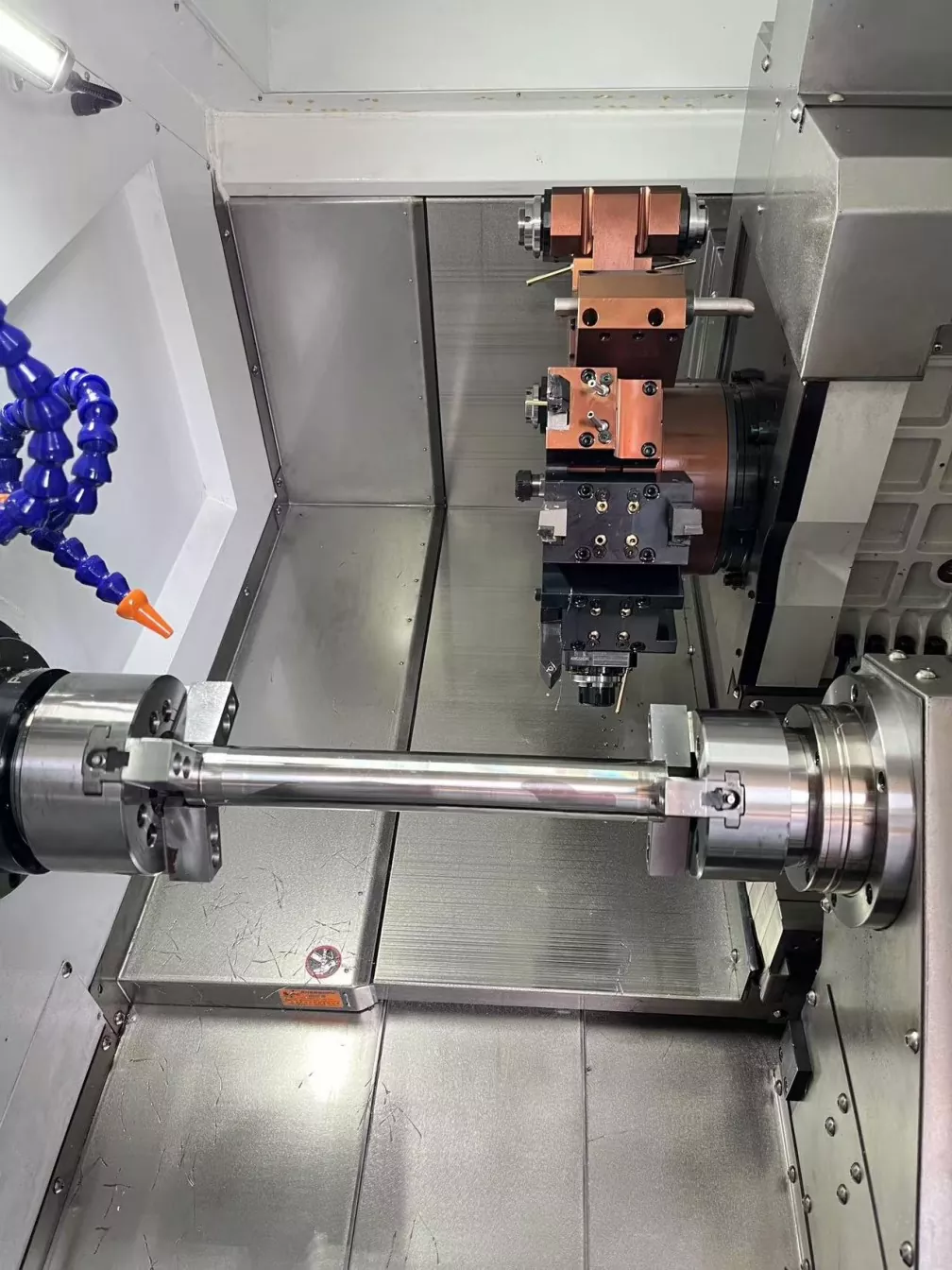

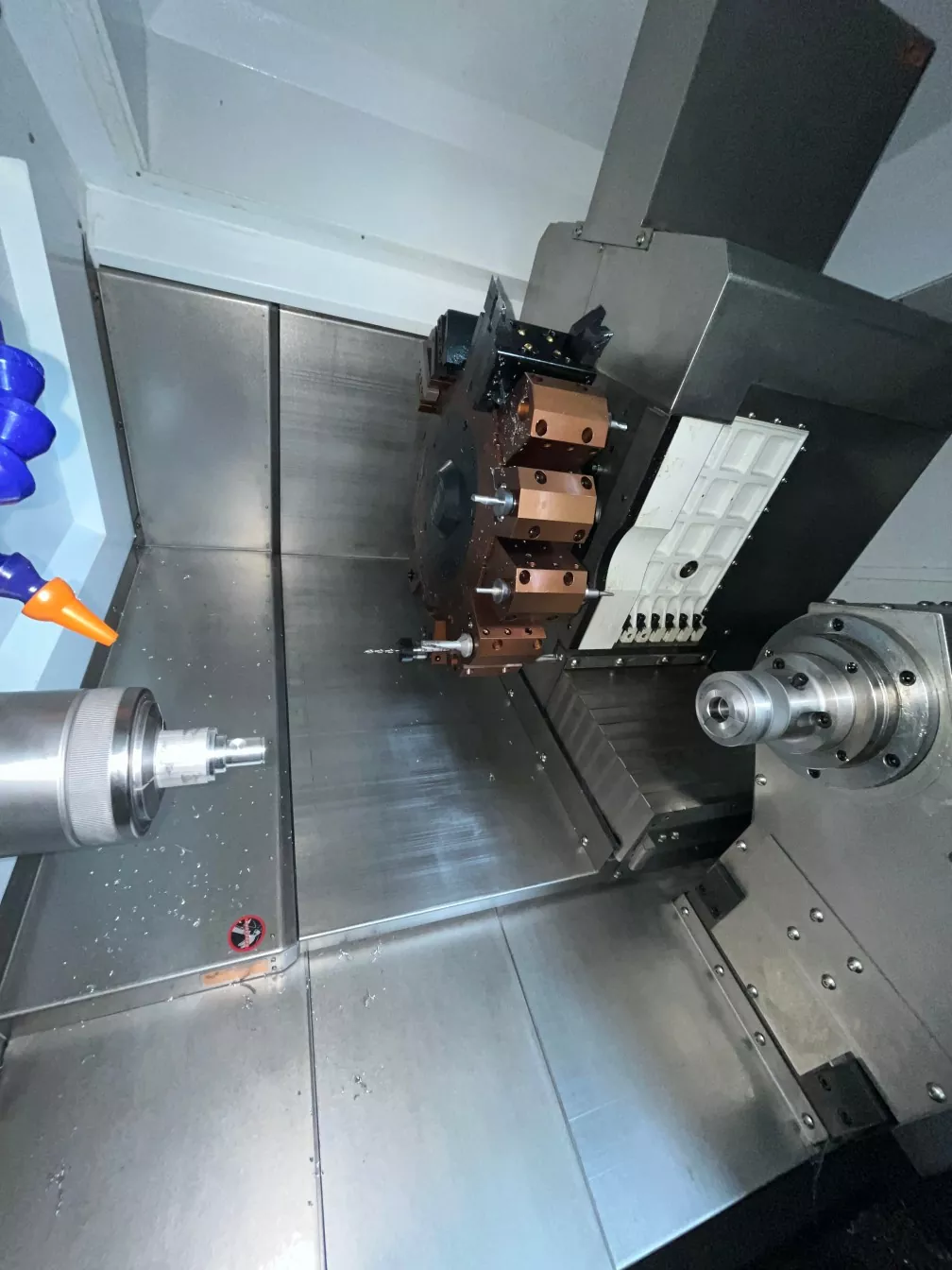

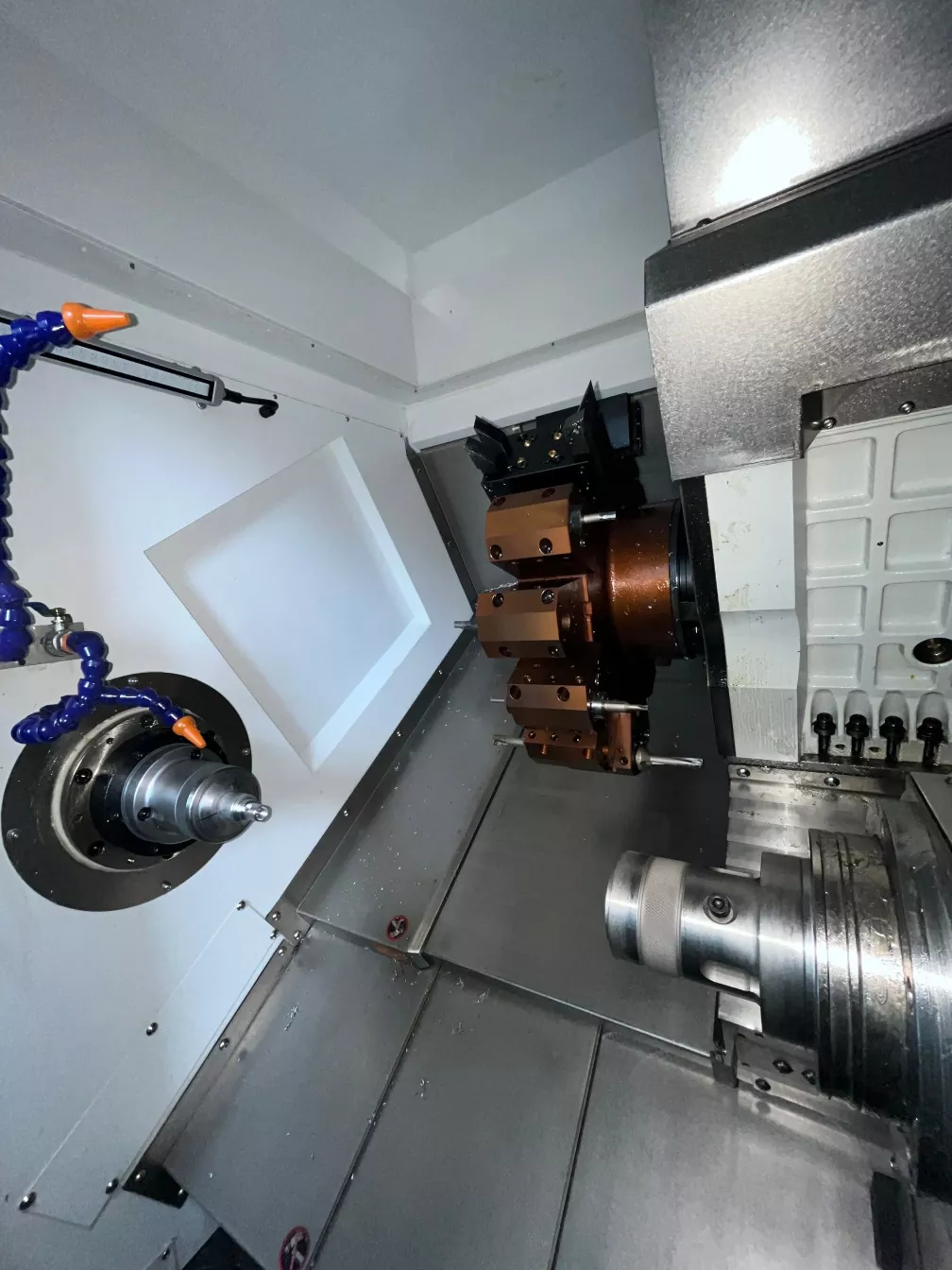

CNC tornu tradizionalekin alderatuta, barrak bikoitzeko dorre bakarreko CNC makina-erremintak automatizazio maila handiagoa dute. Programazio automatikoa lor dezake programazio bidez, eskuzko esku-hartzea eta akatsak murriztuz eta prozesatzeko zehaztasuna eta egonkortasuna hobetzea. Torrea diapositiba-trenaren eserlekuan instalatu daiteke gora eta behera, ezkerreko eta eskuineko desplazamenduarekin, eta dagokion tokira joateko prozesamendu eskakizunen arabera. Torrea mugituz, makina-erremintak piezaren bi muturren mekanizazioa osa dezake, mekanizazio malgutasuna hobetuz.

Produktuen parametroa (zehaztapena)

Prozesatzeko ahalmena	46sy
Biratu ohearen gorputza	Φ500
Diametroa prozesatzeko handiena	Φ350
Prozesatzeko luzera maximoa	400mm
Bizkazlatu
Sudurra ardatza	A2-5
Barra irekiera	Φ45
Makila abiadura	0-4500
Ardatz osagarria motorra	A2-4 (Motor ardatza)
Barra irekiera	Φ36
Makila abiadura	0-5000
Zehaztasun mekanikoa
Errepikatu kokapen zehaztasuna	± 0,005
Makina tiro	≤0.005 / 100mm
Spindle taper	≤0.005 / 100mm
X, z Crosshair	≤0.005 / 100mm
X / Z ardatz bizkorreko abiadura bizkorra	24m / min
Trazu axiala
X ardatz kolpea	220mm
Z ardatz kolpea	420mm
Bidaia y ardatza	± 45mm / ± 50mm
Motor potentzia
Ardatza (servo) eta motorra	7,5kw
X ardatza (servo) eta motorra	3.1kw
Z ardatza (servo) eta motorra	3.1kw
Y ardatza (servo) eta motorra	2,4kw
harrundu
harrundu	BMT45 / 55
Beste
Pisu	4200kg
Neurri mekanikoak	2450 * 1750 * 2120

Produktuen Festura eta Aplikazioa

Barru bikoitzeko turret bakarreko CNC makina-erremintak oso erabiliak dira piezak mekanizazioan, hala nola, arrabolak, kirol ekipamenduak, nekazaritzako makineria eta automobilgintzako osagaiak. Industria horiek piezen zehaztasuna eta eraginkortasuna mekanizatzeko baldintza altuak dituzte, eta hustu bikoitzeko dorre bakarreko makina-erreminta bakarra da behar horiek asetzeko.
