Nola funtzionatzen dute CNC makina-erremintak?

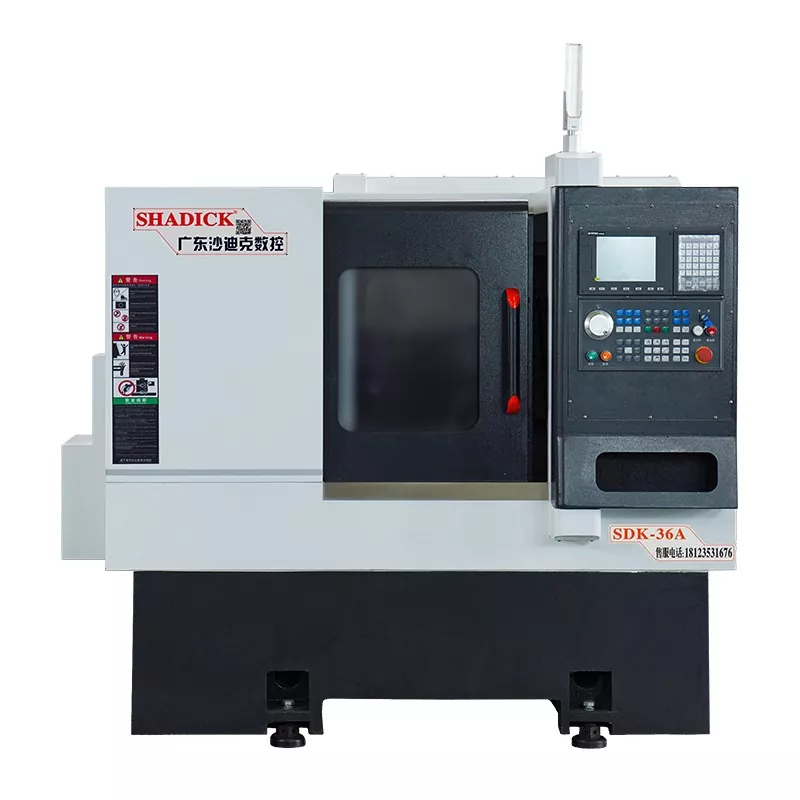

CNC Erreminta Antolatzeko Makinaren Egitura Ezaugarriak

TheCNC erreminta antolatzeko makinaHainbat prozesu aldi berean osa ditzake, besteak beste, kanpoko torneaketa, poligono fresatzea, harizketak eta artelak.

Hainbat prozesu kudea ditzake, besteak beste, abiadura handiko torneaketa eta abiadura baxuko poligono fresaketa.

Pintzatzeko gailu hidrauliko batek makinaren automatizazio maila hobetzen du.

Makinaren oina integratuta dago eta inportatutako gida linealak erabiltzen ditu, bibrazio-erresistentzia bikaina eta zurruntasun handia eskainiz.

Kalitate handiko burdinurtuzko erretxina hareazko moldaketak eta nerbiodun plakaren egitura trinkoak zurruntasun bikaina eta bibrazio erresistentzia handia eskaintzen dute.

Zurruntasun handiko, doitasun handiko eta abiadura handiko gida linealak eta zehaztasuneko bol-torlojuak ditu.

Nola aldatu erremintak CNC makina-erreminta batean

1. Erremintak aldatzea erreminta birakariarekin

Erreminta-euskarri birakaria normalean erabiltzen den tresna-aldaketa automatiko sinple bat daCNC makina-erreminta automatizatuak. Hainbat konfiguraziotan diseina daiteke, karratuak, hexagonalak edo disko motako erreminta axialak barne. Erreminta-euskarri birakari bakoitzak lau, sei edo gehiago tresna ditu, eta erremintak CNC gailuaren aginduen arabera aldatzen dira.

Erreminta birakariak ebaketa-indarrak jasateko nahikoa erresistentzia eta zurruntasun eduki behar ditu mekanizazio zakarran zehar. Torneatzeko zehaztasuna erremintaren puntaren posizioaren araberakoa denez, CNC makina-erremintek ez dute erremintaren posizioaren eskuzko doikuntzarik behar mekanizazioan zehar. Hori dela eta, kokapen-soluzio fidagarria eta kokapen-egitura egoki bat ezinbestekoak dira erreminta birakariaren indexazio bakoitzaren ondoren ahalik eta errepikagarritasun handiena (normalean 0,001 eta 0,005 mm artekoa) bermatzeko.

2. Erreminta aldatzea ardatzaren burua ordezkatuz

Buruaren burua ordezkatuz erreminta aldatzea tresna birakariekin hornitutako CNC makina-erremintetarako erreminta aldatzeko metodo nahiko sinplea da. Ardatz-buru mota hau, funtsean, dorre-tresnen aldizkaria da. Ardatz buruak konfigurazio horizontal zein bertikalean eskuragarri daude. Torreta normalean ardatzaren burua aldatzeko biratzen da, tresna automatikoki aldatzeko aukera emanez. Torreko ardatz bakoitza prozesu bakoitzerako behar den biraketa-erremintarekin aurrez instalatuta dago. Erreminta aldatzeko agindua ematen denean, buru bakoitzak prozesatzeko posiziora biratzen du sekuentzian eta mugimendu nagusiari ekiten dio, dagokion ardatzak erreminta biratu dezan. Prozesatzen ez diren posizioetan dauden beste ardatzak mugimendu nagusitik askatzen dira.

3. Erremintak aldatzeko sistema automatikoa Tresna aldizkariarekin

Erreminta-euskarri birakariek eta dorre-motako erreminta-aldagailuek ezin dutelako erreminta kopuru handirik hartu eta ezin dutelako pieza konplexuen mekanizazio-beharrei erantzun, erreminta-aldaketa automatikoko CNC makina-erremintek maiz erabiltzen dute erreminta-aldagailu automatiko bat erreminta-aldizkari batekin. Erreminta-aldagailu automatiko honek erreminta biltegi batek eta tresnak aldatzeko mekanismo batek osatzen dute, eta erreminta aldatzeko prozesua nahiko konplexua da. Lehenik eta behin, mekanizazio-prozesuan erabiltzen diren erreminta guztiak erreminta-euskarri estandarretan muntatu behar dira, makinaren kanpoan aurrez neurrian jarrita, eta, ondoren, erreminta-biltegian jarri behar dira antolaketa zehatz baten arabera. Tresnak aldatzean, tresna bat hautatzen da aldizkaritik. Erreminta-aldatzaileak erreminta aldizkaritik edo ardatzetik kentzen du, tresna aldatu eta tresna berria ardatzean instalatzen du, tresna zaharra aldizkarira itzuliz. Erreminten biltegiak edukiera handia du eta ardatzaren kutxaren alboan edo gainean munta daiteke. GeroztikCNC makina-erremintaerreminta-aldagailu automatikoekin ardatz bakarra dute buruan, buru-multzoa oso zurruna izan behar da doitasun mekanizatuaren eskakizunak betetzeko.
