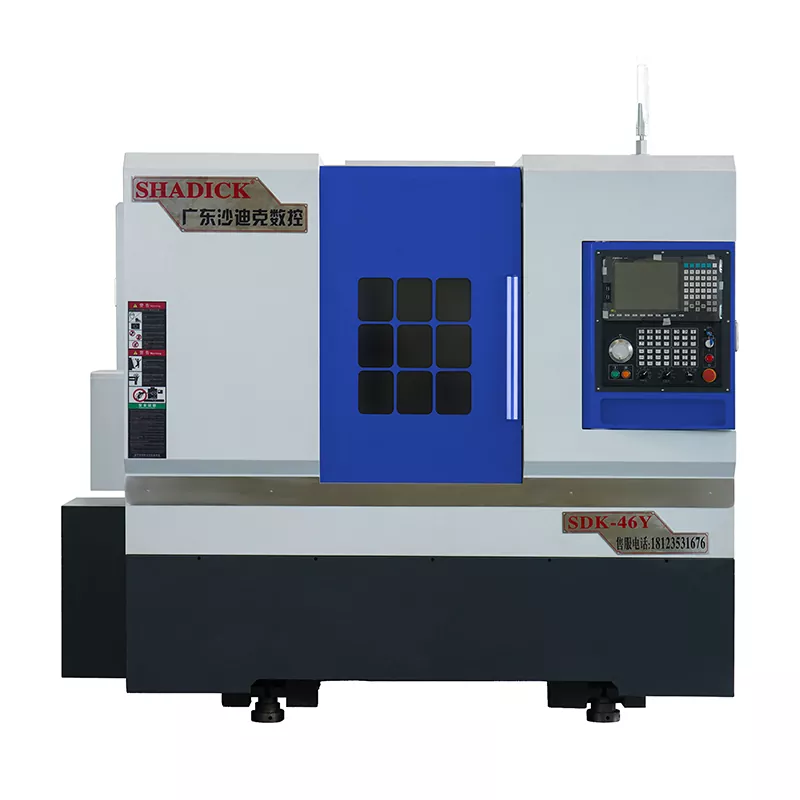

46-buztana txanda-errota CNC makina konposatua

CNC makina konposatuaren 46-buztana fabrikazio-industrian ohiko ekipamendua da, bihurtzeko, fresatzeko, zulatzeko, ukitzeko eta gehiago eta gehiago konbinatuz, konfigurazio bakarrarekin egindako zereginak osatzea ahalbidetuz. Gure txanda-erdiko zentroa bereziki egokia da pieza konplexuak prozesatzeko, hala nola osagai lerdenak eta gainazal kurbatuetan, askotan eraginkortasun eta zehaztasun handiekin lortzea zailak diren mekanizazio metodo tradizionalak erabiliz.

Bidali kontsulta

Produktuaren Deskribapena

46-buztana bihurtzeko txanda-makina CNC makina aldi berean prozesu anitzeko biribilketa konposatu funtzioak lor ditzake, hala nola bihurtzea, fresatzea, zulatzea, ukitzea, hobetzea eta slotting.

Muskuluaren C ardatza bereizmen handiko eraztun kodetzaile batez hornituta dago, etengabeko indexazioa ahalbidetuz (0,01 graduko zehaztasun indexatzearekin). Makina-erremintarekin koxikoki muntatzen da, C ardatzaren kokapen zehaztasuna eta fidagarritasun handia bermatzeko.

Guztiz itxitako babes-diseinua hartzen du. Osagai garrantzitsuak modu eraginkorrean babesten ditu, hala nola torlojuak, gidak eta errodamenduak. Estetikoki atsegina, egonkorra eta iraunkorra da.

Taiwan sintec sistema eragilea erabiltzen du, abiadura handiko eragiketa garaian kokapen azkarra egiteko aukera ematen duena, indexatzeko eraginkortasuna eta zehaztasuna modu eraginkorrean hobetzea ahalbidetzen duena.

Produktuen parametroa (zehaztapena)

Prozesatzeko ahalmena	46y
Biratu ohearen gorputza	Φ450
Diametroa prozesatzeko handiena	Φ350
Bizkazlatu
Sudurra ardatza	A2-5
Barra irekiera	Φ46
Makila abiadura	0-6000
Zehaztasun mekanikoa
Errepikatu kokapen zehaztasuna	± 0,005
Makina tiro	≤0.005 / 100mm
Spindle taper	≤0.005 / 100mm
X, z Crosshair	≤0.005 / 100mm
X / Z ardatz bizkorreko abiadura bizkorra	24m / min
Buztanaren eserlekuko bidaiak
Tailstock mahuka zehaztapena	Mo's 5 #
Buztanaren eserlekuko bidaiak	370mm
Buztanaren eserlekuko mugimendu metodoa	labelar
Chuck distantzia gorena	450mm
Buztanaren eserlekuko presio-tartea	5-20 kilogramo
Gora ibilbidea	120mm
Buztanaren eserlekuaren egitura	Zehaztasun mahuka mota
Trazu axiala
X ardatz kolpea	250mm
Z ardatz kolpea	510mm
Y ardatz kolpea	± 35mm
Motor potentzia
Ardatza (servo) eta motorra	7,5kw
X ardatza (servo) eta motorra	3.1kw
Z ardatza (servo) eta motorra	3.1kw
Y ardatza (servo) eta motorra	2,4kw
Potentziaren burua motorra	5,5kw
15- Geltokiko potentzia dorrea (BMT40)	CNC erregea Taiwanetik, Txinatik
POWER HEAD 0 - Gradua	2
90. titulua	2
Beste
Pisu	3600kg
Neurri mekanikoak	2850 * 1780 * 2040

Produktuen Festura eta Aplikazioa

Biribiltzeko errotaren konplexua buztana mekanizazio ekipamendu polifazetikoa da, biratzeko eta fresatzeko funtzioak uztartzen dituena, eta tailbia gailua eskaintzen du, hainbat pieza prozesatzeko baimena emateko. 46-buzteheko biraketa bihurtzeko CNC makinaren doitasun handiko, eraginkortasun altua eta forma konplexuen piezak prozesatzeko gaitasuna oso erabilia da industria anitzetan.

Ekoizpenaren xehetasunak

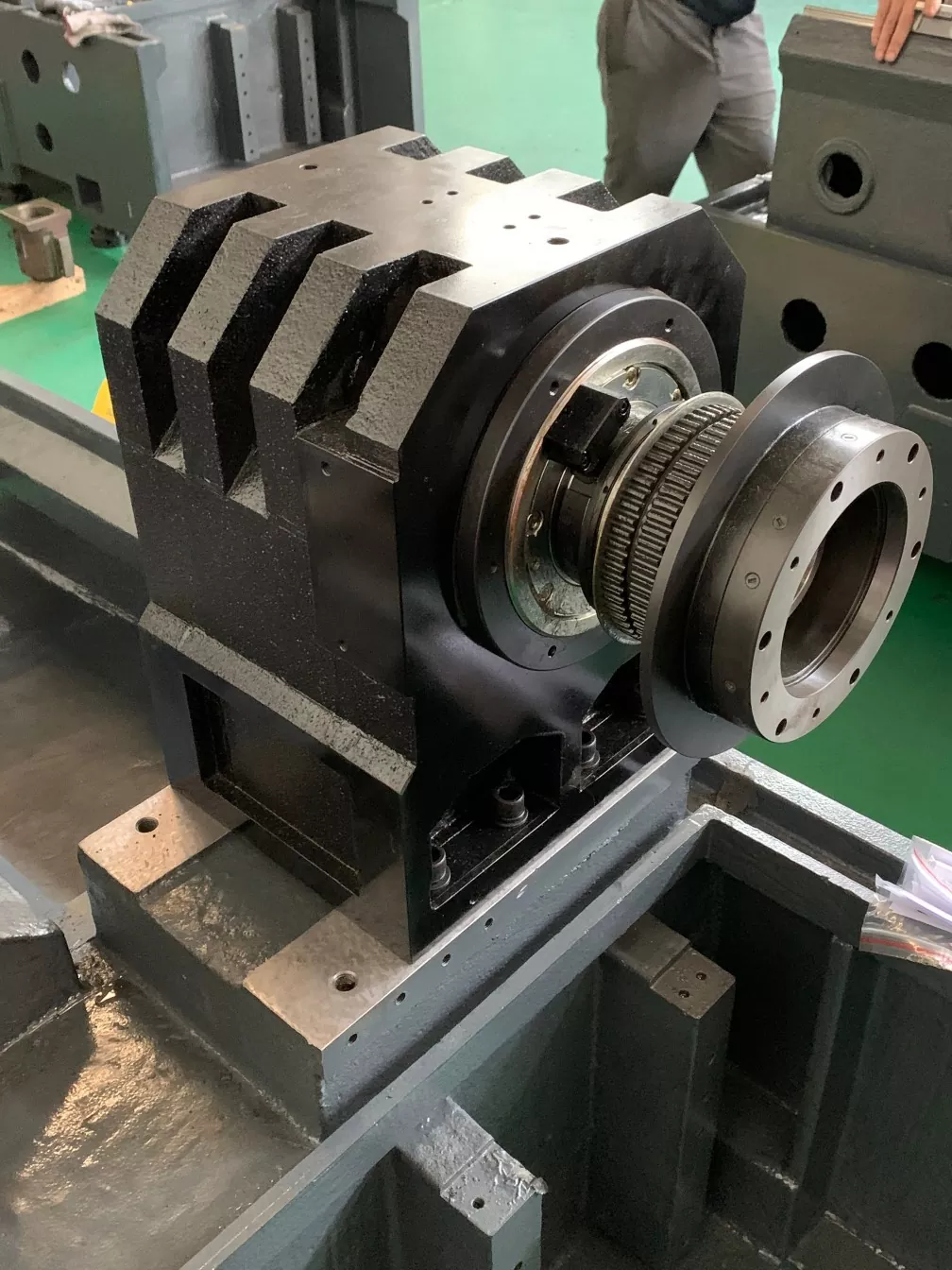

46-buztana Txanda-errota konposatu CNC makina makina-erremintaren barne egitura.

15 geltokiko potentzia dorreak tresna gehiago kargatu ditzake. Pieza konplexuak mekanizatzerakoan, ez da behar tresnak maiz aldatu, tresnak aldatzeak eragindako denbora murrizten duena eta mekanizazio eraginkortasuna hobetzen duena.
