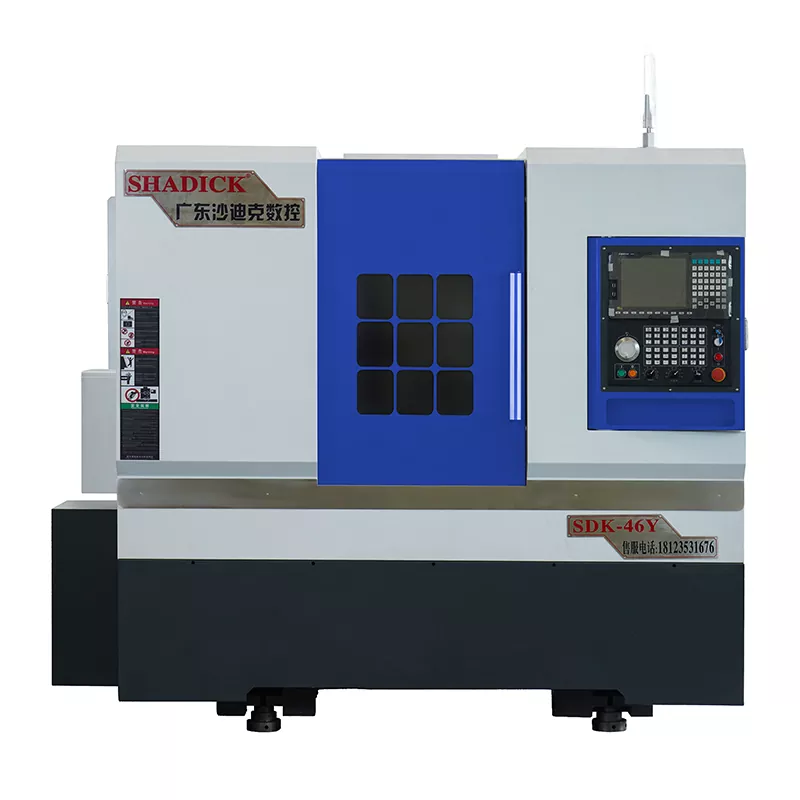

46-Buelta eta fresatzeko konposatu CNC makina-erreminta

Shadick-ek goizeko 46 itzultzeko eta fresatzeko CNC makina-erreminta konposatuak eskaintzen ditu, baina zerbitzu pertsonalizatuetan nabarmentzen dira. Gure talde teknikoak arretaz diseinatuko du prozesuaren fluxua, tresnak konfiguratu eta automatizazio irtenbideak bezero bakoitzaren behar espezifikoetan oinarrituta, bezero guztientzako "geldialdi bakarreko" irtenbidea eskaintzen du. Shadick aukeratzeak doako eragiketa eraginkorrak eta kezkak lor ditzakeen fabrikazio bikotea aukeratzea esan nahi du.

Bidali kontsulta

Produktuaren Deskribapena

CNC Makina Konposatuaren 46 eta fresagarriak egiazko Y ardatz potentziako turretaren kontrola erabiltzen du, pieza mekanizazio konplexua egiteko.

Ardatz bakoitza zehaztasun handiko gida lineal, roller torlojuak eta doitasun errodamenduak inportatutakoak ditu.

Eskala handiko doitasun handiko altzairuzko piezak eta altzairu herdoilgaitzezko mekanizazioa egin dezake, baita ardatz muturrak zulatzea eta ukitzea ere.

Zuzeneko akoplatutako potentziaren dorrearen Y ardatzeak 4 alanbre-trenbidea / trenbide gogor bikoitza hartzen du, eta horrek asko hobetzen du zehaztasuna eta zurruntasun handia.

Produktuen parametroa (zehaztapena)

Prozesatzeko ahalmena	46y
Biratu ohearen gorputza	Φ450
Diametroa prozesatzeko handiena	Φ350
Bizkazlatu
Sudurra ardatza	A2-5
Barra irekiera	Φ46
Makila abiadura	0-6000
Zehaztasun mekanikoa
Errepikatu kokapen zehaztasuna	± 0,003
Makina tiro	≤0.005 / 100mm
Spindle taper	≤0.005 / 100mm
X, z Crosshair	≤0.005 / 100mm
X / Z ardatz bizkorreko abiadura bizkorra	24m / min
Trazu axiala
X ardatz erradioa	250mm
Z ardatz kolpea	400mm
Y ardatz kolpea	± 35mm
Motor potentzia
Ardatza (servo) eta motorra	7,5kw
X ardatza (servo) eta motorra	3.1kw
Z ardatza (servo) eta motorra	3.1kw
Y ardatza (servo) eta motorra	2,4kw
Potentziaren burua motorra	5,5kw

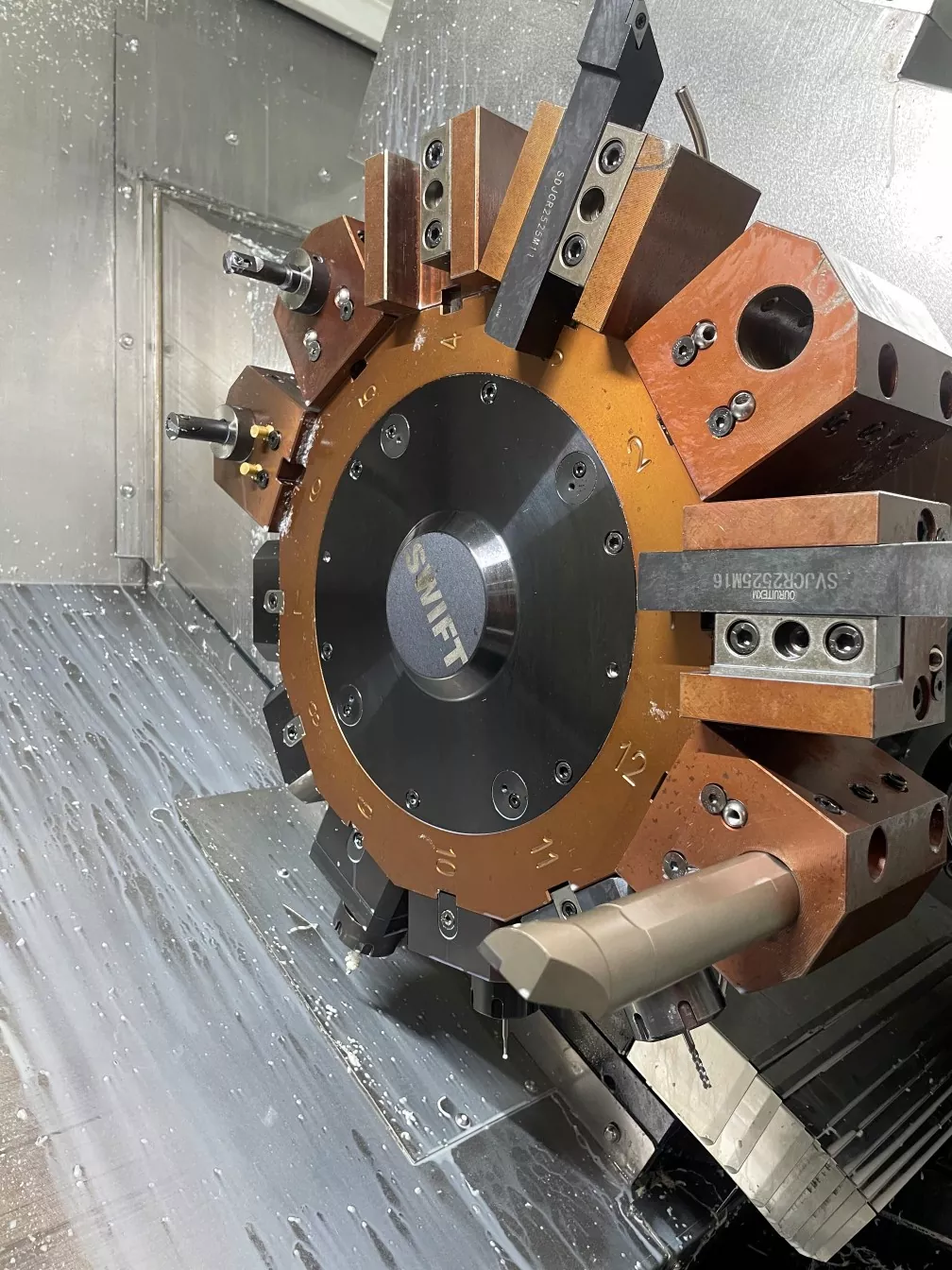

12 - Geltokiko potentzia dorrea (BMT40)	CNC erregea Taiwanetik, Txinatik
POWER HEAD 0 - Gradua	2
90. titulua	2
Beste
Pisu	3600kg
Neurri mekanikoak	2730 * 1710 * 1920

Produktuen Festura eta Aplikazioa

CNC makina-erreminta konposatuen 46an eta fresaketaren itzala tornu baten eta mekanizazio zentro baten funtzioak uztartzen ditu. Zehaztasun, kontzentrazio eta coaxiality eskakizun handiak dituzten produktuak kudeatzeko diseinatuta dago berariaz. Normalean, ordezko piezak prozesatzeko erabiltzen da, hala nola automobilgintza, aeroespaziala eta moldeak fabrikatzeko industriak. Arrastatze bakarrarekin, pieza konplexuen tratamendua osa dezake, ekoizpen denbora laburtzea eta kostuak murriztea.

Ekoizpenaren xehetasunak

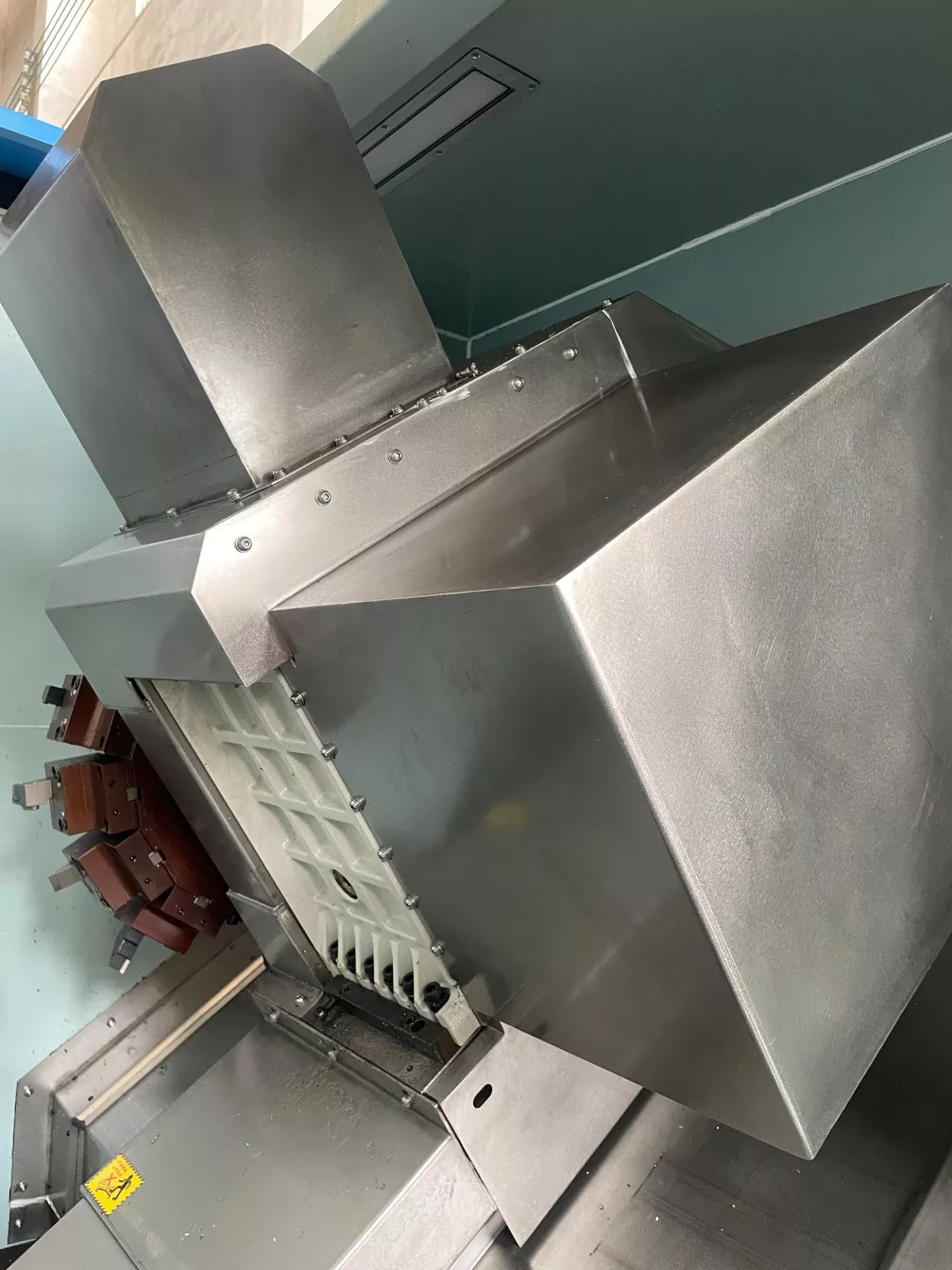

46-Buelta eta fresatzeko konposatua CNC makina erremintak barne egitura pantaila

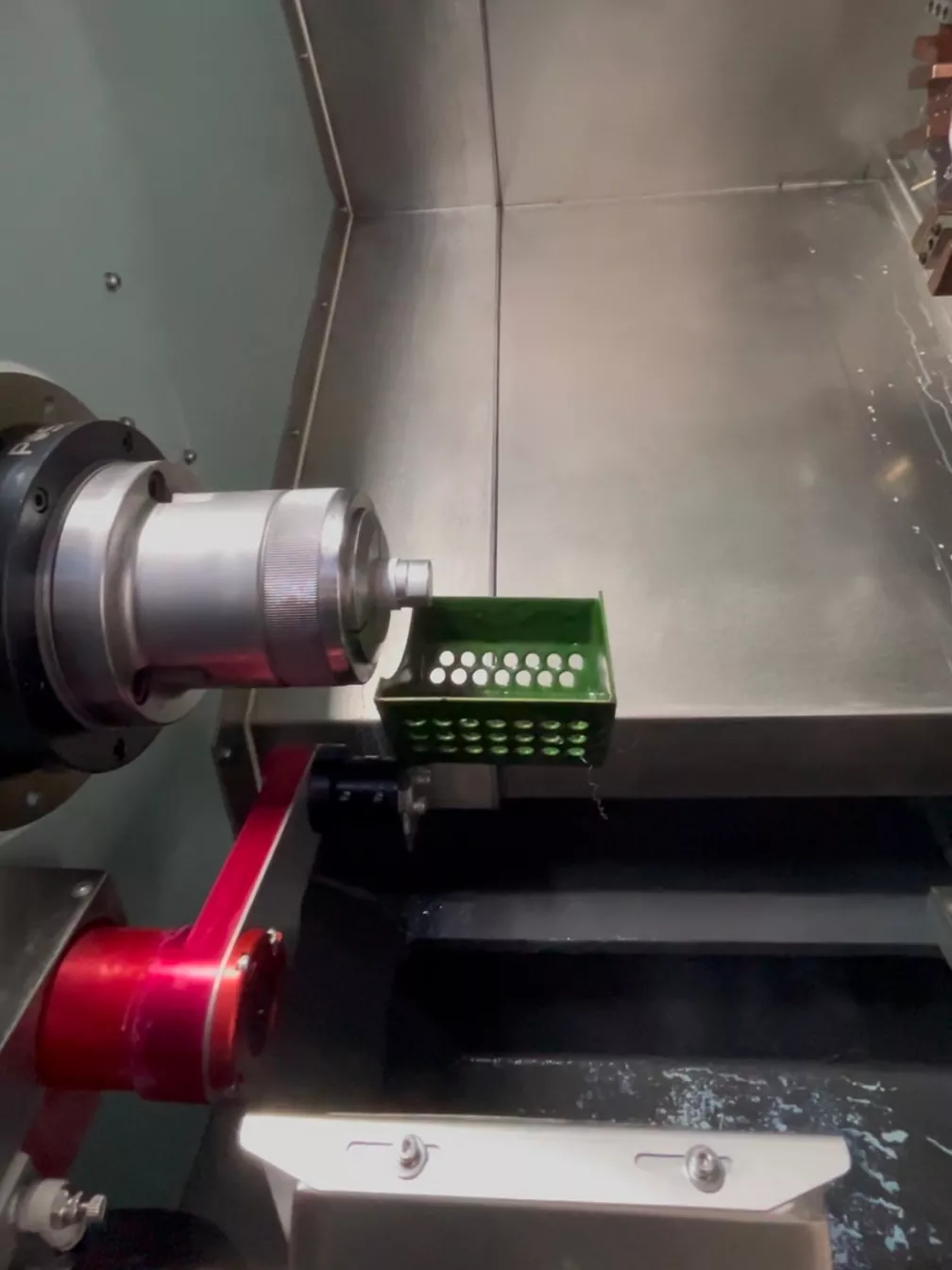

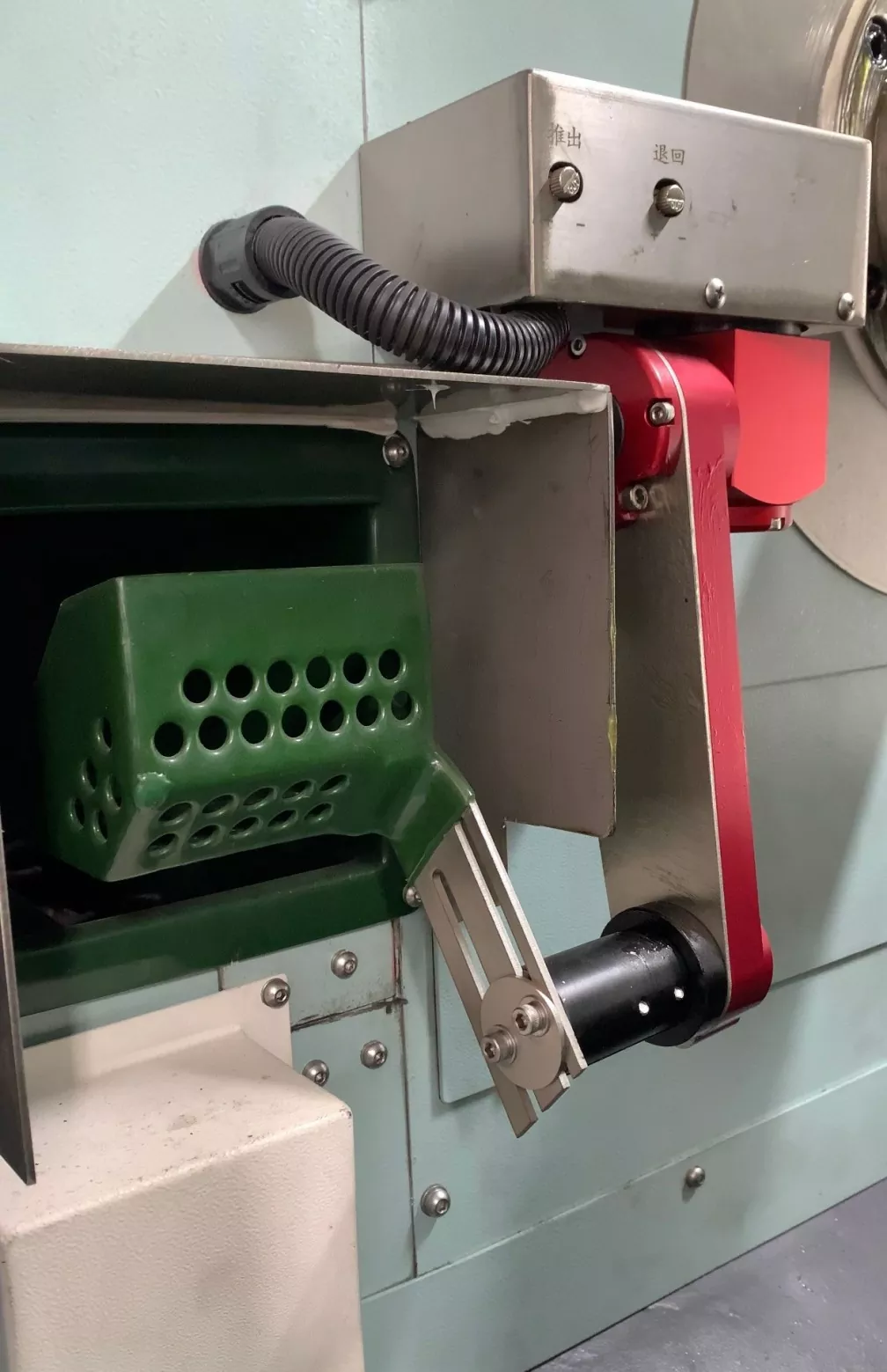

Gure ekipamenduak piezaren bildumagile baten aukerako instalazioa eta elikadura automatikoa ahalbidetzen ditu bezeroen beharren arabera, denbora eta lana aurreztu eta kostuak murriztu ditzakeena.
