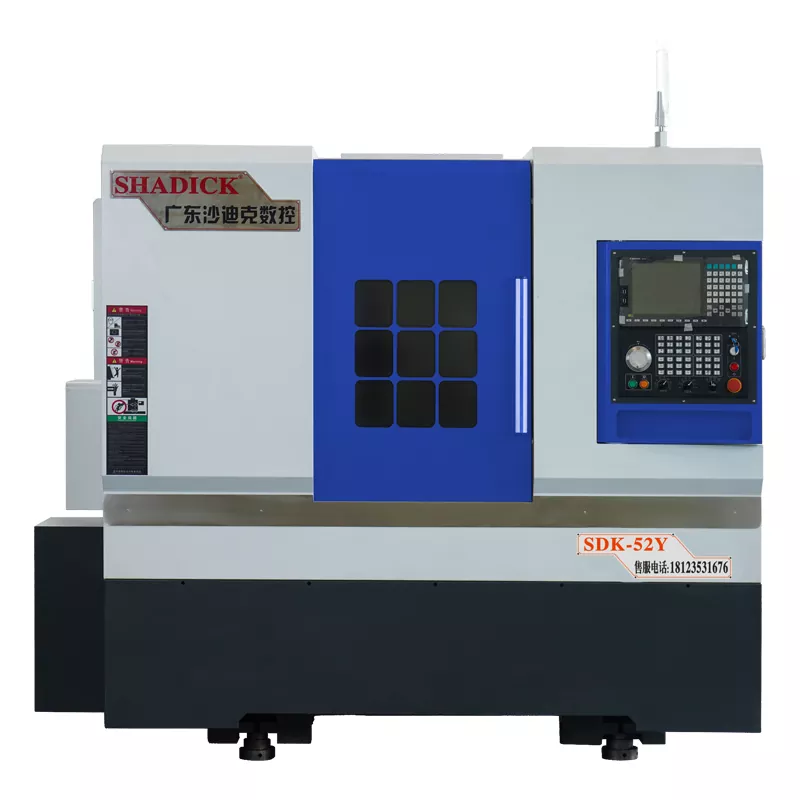

52-buztana txanda-errota CNC makina konposatua

Shadick 52-buztana Txanda-errota CNC makina malguki konfiguratu daiteke, betegarri hidrauliko arrunt edo programagarriarekin bezeroaren beharraren arabera. Ohiko isats hidrauliko arrunta funtzionatzeko erraza da, baina bere malgutasuna eta zehaztasuna mugatuak dira; Iluntasun hidrauliko programagarria, bestalde, programazio kontrol aurreratuan oinarritzen da zehaztasun handia eta mekanizazio malgua lortzeko, baldintza konplexuak betetzeko.

Bidali kontsulta

Produktuaren Deskribapena

52-tailetaren y ardatzaren itzal-turretaren txanda-errotaren CNC makina-ardatzak 4 gida lineal edo gogortutako gidariek kontrolatzen dute, eta horrek nabarmen hobetzen du zehaztasuna eta zurruntasun handia.

Buztin hidrauliko programagarriarekin hornituta dago. Botoi baten prentsa bakarrarekin, buztana luzatu edo atzera egin dezakezu, piezenak errazak izan daitezen. Bi abiadurako kontrola du (azkarra eta motela).

Lau - ardatz lotura mekanizazioaren funtzioa du torneatzeko, fresatzeko, zulatzeko, ukitu eta abar egiteko, eta zulaketak eta zatiak betetzeko piezak muturretan.

Potentzia dorrea zurruntasun handiko piezak makinatzeko erabil daiteke. Benetako y ardatzaren potentzia burua txanda-errotaren funtzioarekin konbinatu daiteke pieza konplexuetara.

Eskala handiko doitasun mekanizazioa egin dezake altzairu eta altzairu herdoilgaitzezko zatietan, baita zulaketa eta ardatz muturretan kolpatzea ere. Tailstock duen makinak ardatz luzeak prozesatu ditzake.

Zulaketa, kolpeak eta fresatzeko pisuak bezalako funtzioak egin ditzakeen potentzia-tresna funtzio modulua dago.

Potentziaren buruak 5,5 kW-ko potentzia du eta auto-edukiontzi sistema batekin hornituta dago. Bere gehienezko biraketa abiadura 8.000 iraultza lor daiteke minutuko. 24 orduko mekanizazioa egin dezake alarma berotu edo aktibatu gabe.

Produktuen parametroa (zehaztapena)

Prozesatzeko ahalmena	52y
Biratu ohearen gorputza	Φ500
Diametroa prozesatzeko handiena	Φ350
Bizkazlatu
Sudurra ardatza	A2-6
Barra irekiera	Φ52
Makila abiadura	0-6000
Zehaztasun mekanikoa
Errepikatu kokapen zehaztasuna	± 0,005
Makina tiro	≤0.005 / 100mm
Spindle taper	≤0.005 / 100mm
X, z Crosshair	≤0.005 / 100mm
X / Z ardatz bizkorreko abiadura bizkorra	24m / min
Buztanaren eserlekuko bidaiak
Tailstock mahuka zehaztapena	Mo's 5 #
Buztanaren eserlekuko bidaiak	420mm
Buztanaren eserlekuko mugimendu metodoa	labelar
Chuck distantzia gorena	450mm
Buztanaren eserlekuko presio-tartea	5-20 kilogramo
Gora ibilbidea	120mm
Buztanaren eserlekuaren egitura	Zehaztasun mahuka mota
Trazu axiala
X ardatz kolpea	260mm
Z ardatz kolpea	520mm
Y ardatz kolpea	± 45mm / ± 50mm
Motor potentzia
Ardatza (servo) eta motorra	11KW
X ardatza (servo) eta motorra	3.1kw
Z ardatza (servo) eta motorra	3.1kw
Y ardatza (servo) eta motorra	2,4kw
Potentziaren burua motorra	5,5kw
12- Geltokiko potentzia dorrea (BMT45)	CNC erregea Taiwanetik, Txinatik
POWER HEAD 0 - Gradua	2
90. titulua	2
Beste
Pisu	3700kg
Neurri mekanikoak	2850 * 1780 * 2040

Produktuen funtzioa eta aplikazioa

Makillaje konposatuaren makinak, berez, eraginkortasun eta funtzionalitate anitzekoa da. Arrastatze bakarrean mekanizazio zereginak osatzeko gai da, ekoizpen eraginkorra behar duten fabrikazio industrietarako oso egokia da. Ardatz luzeko mekanizazioan aplikagarria da, hala nola automobilgintza zatiak, transmisio industria eta energia eolikoa sortzeko.

Ekoizpenaren xehetasunak

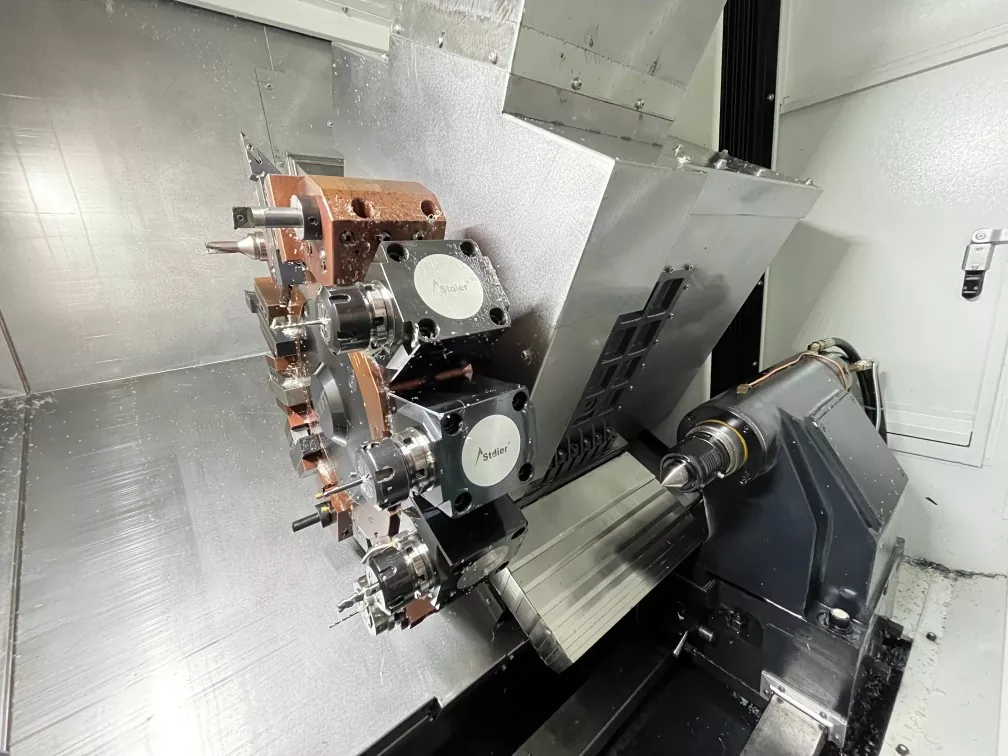

52-buztana bihurtzeko txanda-makina CNC makina makina-erremintaren barneko egitura, BMT55 servo-gidaritzako dorreak indexatzeko fidagarritasuna hobetzen du eta fresatzean zurruntasun handia bermatzen du.
